Cielo.
Das Funktionale.
Für größere Dächer: bis zu 6 Meter Stützabstand ohne störenden Pfosten, Traufe modern gerade oder klassisch mit Zierblende – und als einziges Pultdach der Reihe auch komplett freistehend.
Statik innen oder außen – Sie wählen.
Beim Cielo wählen Sie zwischen innenliegender Statik (Träger unter dem Glas, filigran, Kabelkanal, Isolierglas möglich) und außenliegender Statik (Träger über dem Glas, variable Dachüberstände, größte Felder mit Stahleinschub). Mehr zu Statik innen/außen ↗

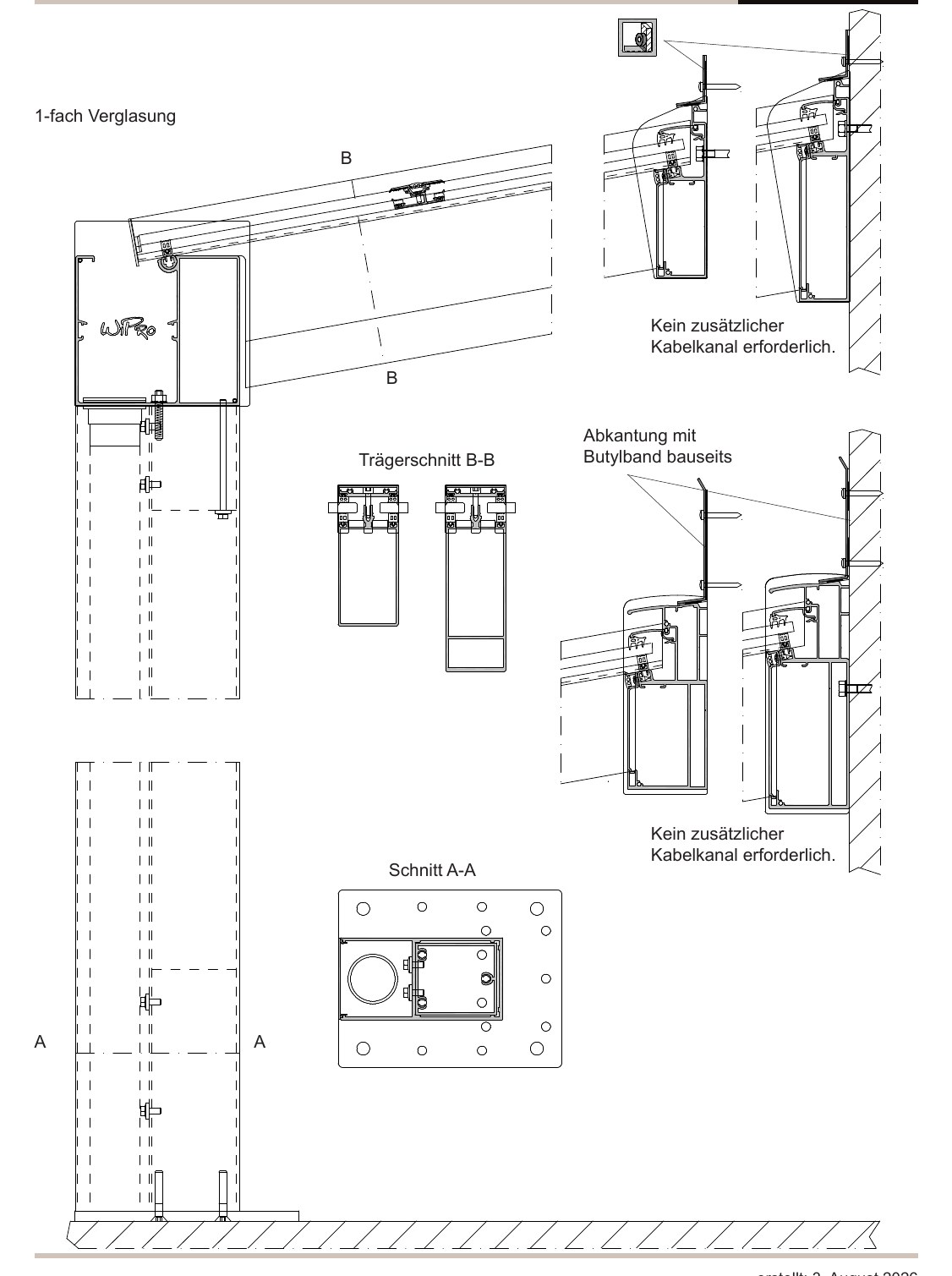

Statik innen · ISTräger 800100/800101 unter dem Glas
Der größere Träger 800101 erlaubt weitere Sparrenfelder; kein zusätzlicher Kabelkanal, LED im Träger, 2-fach Isolierglas für den Sommergarten Plus.

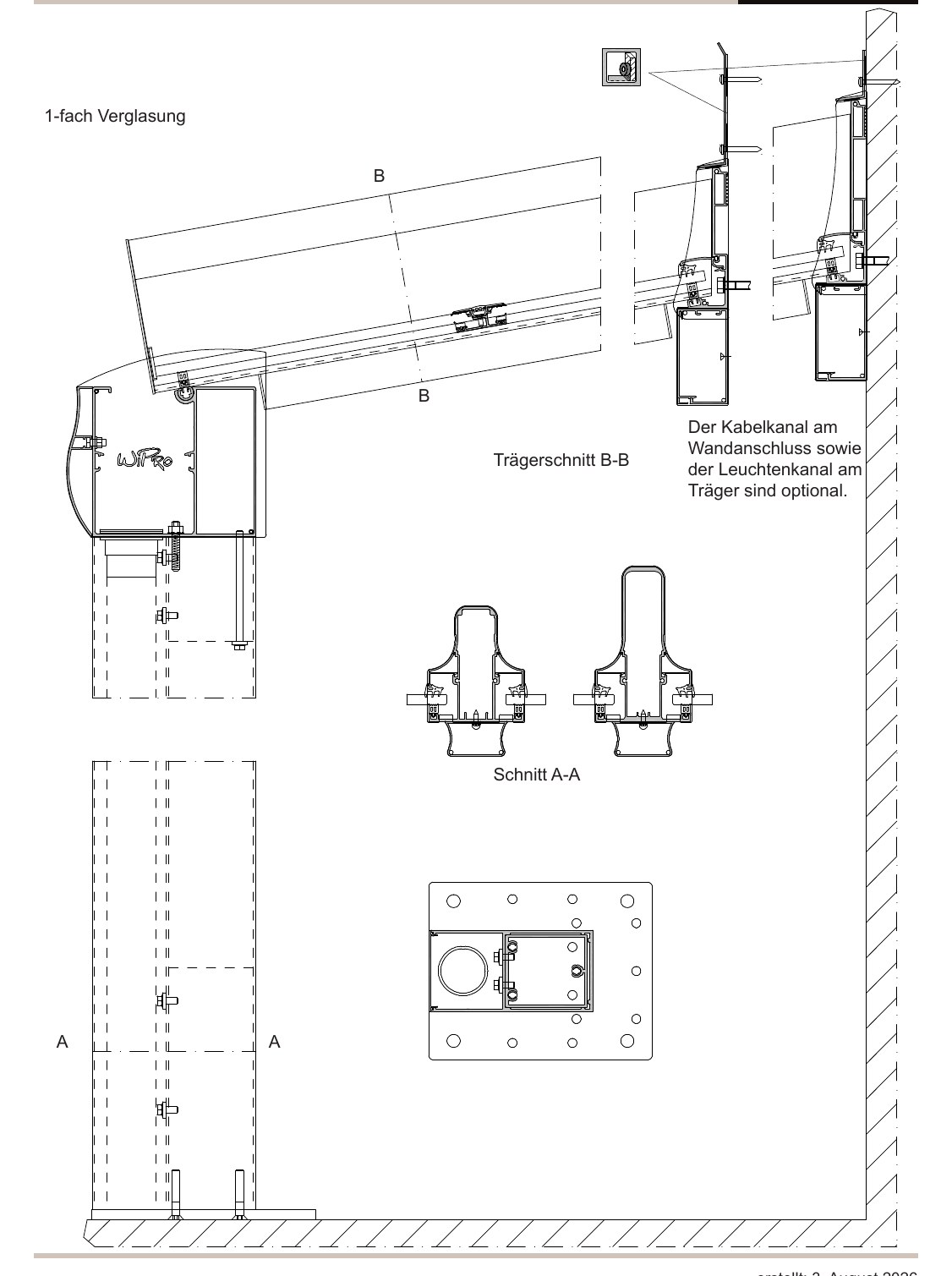

Statik außen · ASTräger 123210/123205 über dem Glas
Dachüberstand variabel, Stahleinschub für große Felder, Permanentbelüftung möglich, Glas 8–16 mm.
Traufe RG – oder klassisch mit RC-Zierblende.
Die Traufe RG 122420 (164 × 150 mm) nimmt das Fallrohr in der Stütze auf und trägt mit Stahlverstärkung Felder bis über 6 Meter. Wer die traditionelle Form mag, setzt die gerundete RC-Zierblende davor. Mit der Aufsatzblende 150 mm wird daraus die kubische Cielo-Lounge, mit Traverse statt Rinne die preisbewusste Cielo-Liviano.
- Stützen 82 × 164 mm (F/S), Doppelstütze 164 × 164 mm für Eck- und Mittelpositionen
- Alternativ schlanke Stütze 80 × 80 mm mit Fallrohrverkleidung
- Wandanschluss 50 oder 80 mm, Isolierglas-Zubehör bei Statik innen
- Dachneigung bis 10°, variabler Dachüberstand
- Freistehend als Portalrahmen: Stahlverbinder oben, Einspannstützen im Fundament
- LED im Träger, unter der Traufe und am Wandanschluss
- Ausfachung mit W60-Festelementen, Schiebeanlagen S10 (Ganzglas) und S24 (gerahmt, Isolierglas)
- Aufdachmontage, Markisen-Anbindung, glasteilende Sprossen
Stützabstände nach Statiktabelle.
Maximale Öffnungsbreite zwischen zwei Stützen (Achsmaß) bei 85 kg/m² Schneelast, 10 mm VSG, Traufe RG 122420 – ohne Stahl, mit Stahl 120 × 50 und mit UNP-Stahl 120 × 55. Höhere Schneelastklassen prüfen wir für Ihren Standort.
| Dachtiefe | ohne Stahl | mit Stahl 120×50 | mit UNP 120×55 |
|---|---|---|---|
| 2,0 m | 4,73 m | 5,50 m | 6,17 m |
| 3,0 m | 4,29 m | 5,00 m | 5,58 m |
| 4,0 m | 3,99 m | 4,66 m | 5,18 m |
| 5,0 m | 3,70 m | 4,35 m | 4,84 m |
Noch weiter? Freitragend bis 7 m gibt es beim Diafano ↗.
Passt das Cielo zu Ihrer Terrasse?
Wir messen auf, prüfen Schneelast und Statik und zeigen Ihnen die Profile am Objekt – kostenlos und unverbindlich.
Beratung anfragenQuelle: wipro Technikkatalog Cielo 08/2026, Preisliste TÜ 2026-1 (Technikangaben). Zeichnungen © WIPRO, Verwendung als Fachpartner. Alle Maße gerundet, verbindlich nach Aufmaß.
