Diafano.
Der Alleskönner.
Freitragend bis 7 × 3 Meter, Traufen zum Anhängen – gerade RG oder ZIP – und die integrierte Beschattung, bei der Senkrechtmarkise oder Raffstore komplett in der Traufe verschwinden. Für Individualisten, die keine Kompromisse wollen.
Zwei Welten: Dachüberstand oder Traufe.
Das Diafano gibt es als Diafano mit Dachüberstand – das Glas kragt frei wählbar über die Stützen aus, ungeteilte Scheiben, Regenwasser sichtbar über Rinne, Speier oder Edelstahlkette – oder als Diafano mit Traufe RG / ZIP, bei dem die Traufe an die große Traverse gehängt wird und das Wasser unsichtbar durch die Stütze läuft. Beide mit Statik innen oder außen. Mehr zu Statik innen/außen ↗

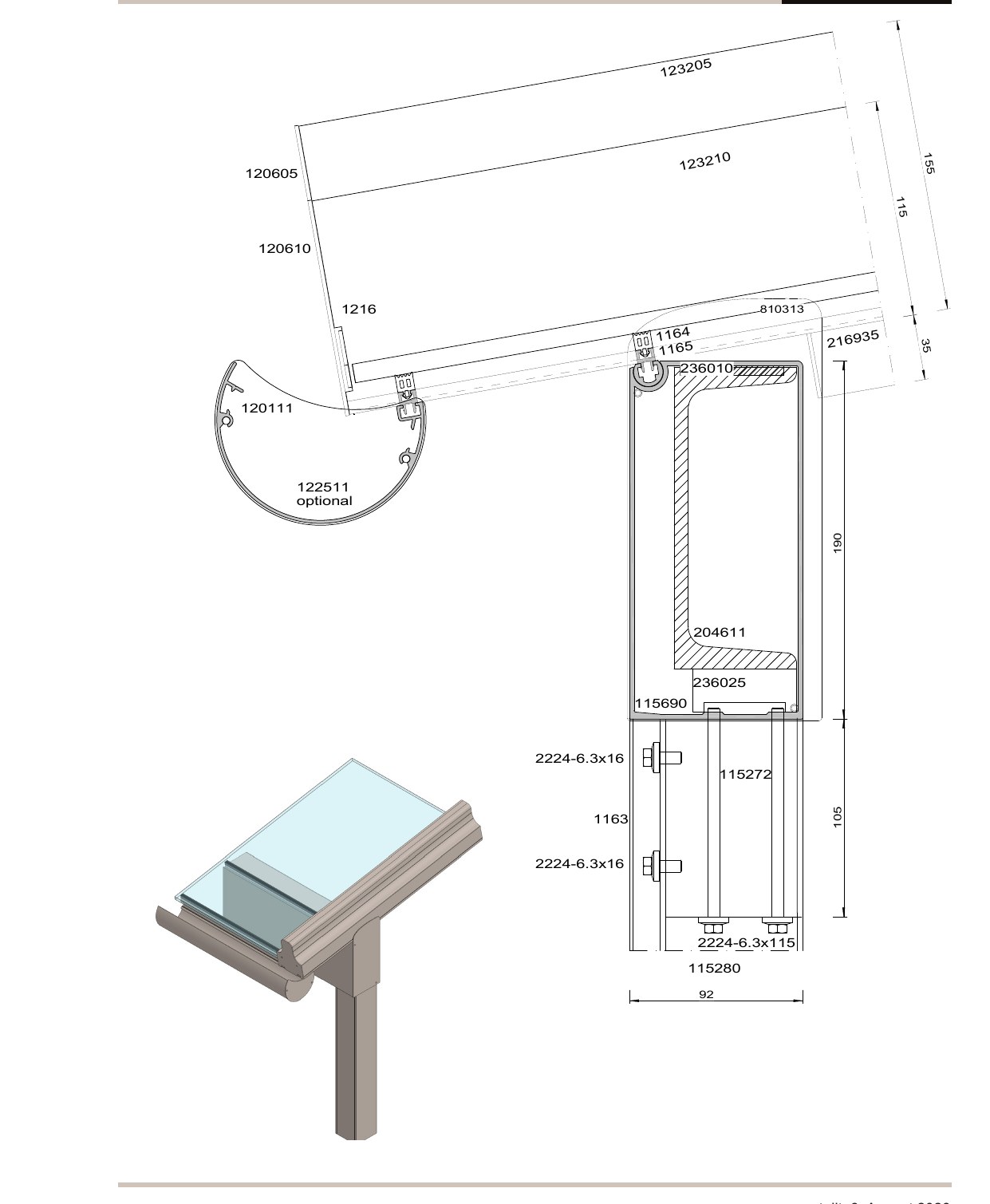

Variante 1 · DachüberstandGlas, das über den Rand schwebt
Kleine oder große Traverse (115650 / 115690), Überstand frei wählbar, Scheiben ungeteilt. Architektur mit auskragendem Dach – ideal, wenn das Dach als Skulptur wirken soll.

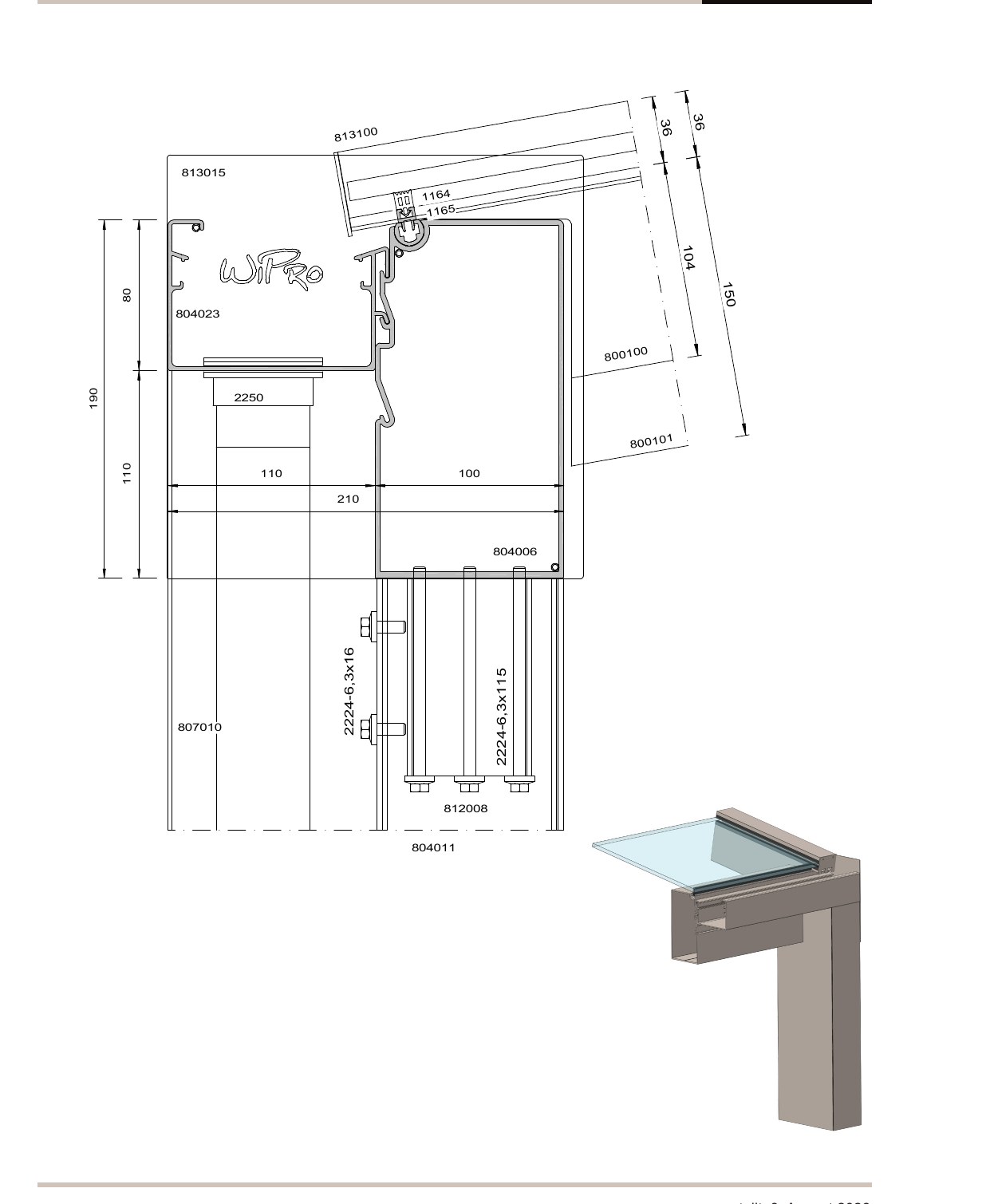

Variante 2 · Traufe RG / ZIPTraufe zum Anhängen
Große Traverse 804006 mit Traufe RG 190 (gerade, wahlweise RC-Zierblende) oder ZIP-Rinne mit integrierter Markisenkammer. Fallrohr in der Stütze, Beleuchtung in der Rinne möglich.
Integrierte Beschattung: ZIP-Markise oder Raffstore – unsichtbar in der Traufe.
Das Alleinstellungsmerkmal des Diafano: Der Sonnenschutz ist Teil der Konstruktion, kein nachträglich angeschraubter Kasten. In der ZIP-Rinne sitzt die Senkrechtmarkise in einer eigenen Kammer (110 × 110 mm) – windstabil dank seitlicher Reißverschlussführung, blickdicht oder transparent nach Wahl des Screens. Mit der Brücke IBS (integriertes Beschattungssystem) nimmt die Traufe alternativ einen Raffstore auf: Lamellen, die sich stufenlos kippen lassen – Licht lenken statt nur abschatten, Durchblick bei gleichzeitigem Sonnenschutz. Beides jederzeit nachrüstbar, die Durchgangshöhe bleibt erhalten. Raffstore oder ZIP – der ausführliche Vergleich ↗

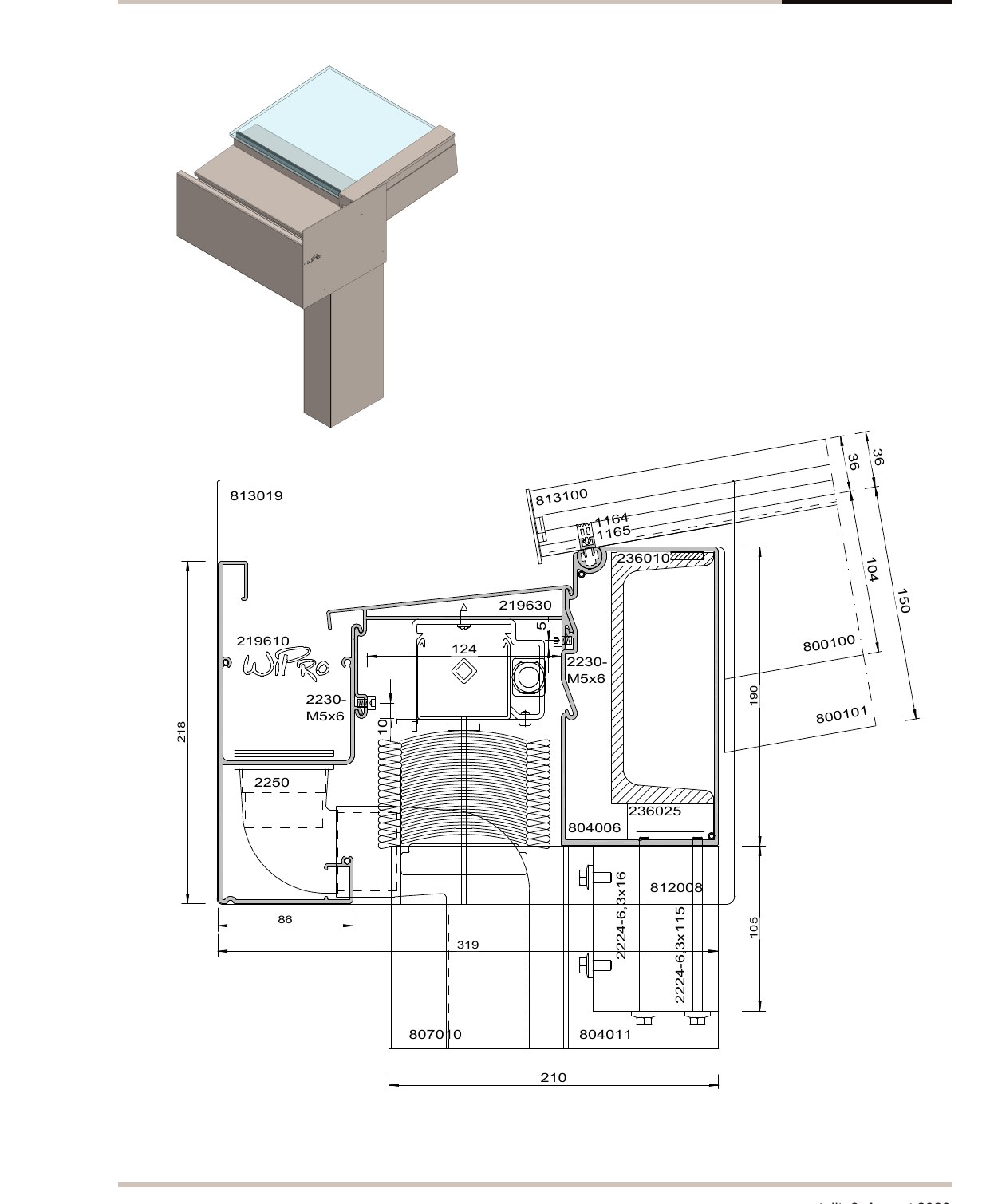

Brücke IBSRaffstore in der Traufe
Lamellenbehang komplett hinter der Blende (Ansicht 218 mm), Führungsschienen an der Stütze, Motor im Kasten. Für alle, die Licht regeln statt nur sperren wollen.
Senkrechtmarkise, windstabil
Screen-Stoff mit Reißverschluss in seitlichen Schienen – hält auch bei Wind, kein Flattern, kein Lichtspalt. Als Sicht-, Sonnen- und Insektenschutz in einem. Gerade Zierblende 190/10 deckt Kasten und Schattenfuge ab.
Die kurze Entscheidungshilfe
Raffstore: variable Lichtlenkung, Durchblick, hochwertige Architektur-Optik. ZIP: maximale Windstabilität, Insektenschutz, große Stoffauswahl, günstiger. Beides mit Motor und Funk, kombinierbar mit LED in Rinne und Träger.
Stützen, Träger, Ausstattung.
- Stützen 105 × 210 mm (F/S), Doppelstütze 210 × 210 mm; Alternativen 80 × 80 und 80 × 92 mm
- Träger außen 123210 / 123205 oder innen 800100 / 800101, Stahleinschub bei Bedarf
- Traversen: klein 115650, groß 115690 (Dachüberstand), 804006 (Traufe RG/ZIP), auch für 30 mm Isolierglas
- Freistehend als Portalrahmen – Stahlverbinder oben, Einspannstützen im Fundament
- Rinne umlaufend (RG 190, ZIP oder IBS) für die Kubus-Optik der Diafano-Lounge
- Beleuchtung in Rinne, Träger und Wandanschluss – dimmbar
- Ausfachung mit W60, S10 (Ganzglas) und S24 (gerahmt, Isolierglas) → Sommergarten oder Sommergarten Plus
- Preisbewusste Kubus-Variante: Diafano-Liviano (Traverse statt umlaufender Rinne, freitragend bis 7 m)
Spannweiten nach Statiktabelle.
Maximale Öffnungsbreite zwischen zwei Stützen (Achsmaß) bei 85 kg/m² Schneelast und 10 mm VSG – große Traverse 115690 (Dachüberstand) und Traverse 804006 (Traufe RG/ZIP), jeweils ohne und mit UNP-Stahl 160 × 65. Höhere Schneelastklassen prüfen wir für Ihren Standort.
| Dachtiefe | 115690 ohne Stahl | 115690 mit Stahl | 804006 ohne Stahl | 804006 mit Stahl |
|---|---|---|---|---|
| 2,5 m | 4,70 m | 6,98 m | 4,83 m | 7,01 m |
| 3,0 m | 4,50 m | 6,67 m | – | – |
| 4,0 m | 4,18 m | 6,22 m | – | – |
| 5,0 m | 3,94 m | 5,86 m | – | – |
Werte für 804006 ab 3 m Tiefe geben wir Ihnen nach Aufmaß aus der vollständigen Tabelle an.
Diafano mit Raffstore oder ZIP – was passt zu Ihrer Terrasse?
Wir messen auf, prüfen Schneelast und Statik und zeigen Ihnen Rinne, Brücke und Behang am Muster – kostenlos und unverbindlich.
Beratung anfragenQuelle: wipro Technikkatalog Diafano 08/2026, Preisliste TÜ 2026-1 (Technikangaben). Zeichnungen © WIPRO, Verwendung als Fachpartner. Alle Maße gerundet, verbindlich nach Aufmaß.
